自动双头电池对焊机

电池对焊机介绍：

水平双头电池对焊机是作为台式脉冲电池点焊机，和微电脑电池点焊机、镊带碰焊机的补充。主要是用来焊接电动汽车，电动工具，新能源行业的锂电池底壳和镍片或者镊带。比如18650电池或者26650电池的正负极串联或者并联，作为专用的锂电池点焊机生产厂家，苏州威尔达焊接设备有限公司所生产的电池对焊机，自动化性能大幅提高、大大节省了人工成本。目前市场上电池焊接机厂家和型号价格众多，现介绍苏州威尔达焊接设备有限公司生产的型号为PB-CZ60-001的单面水平电池自动对焊机。

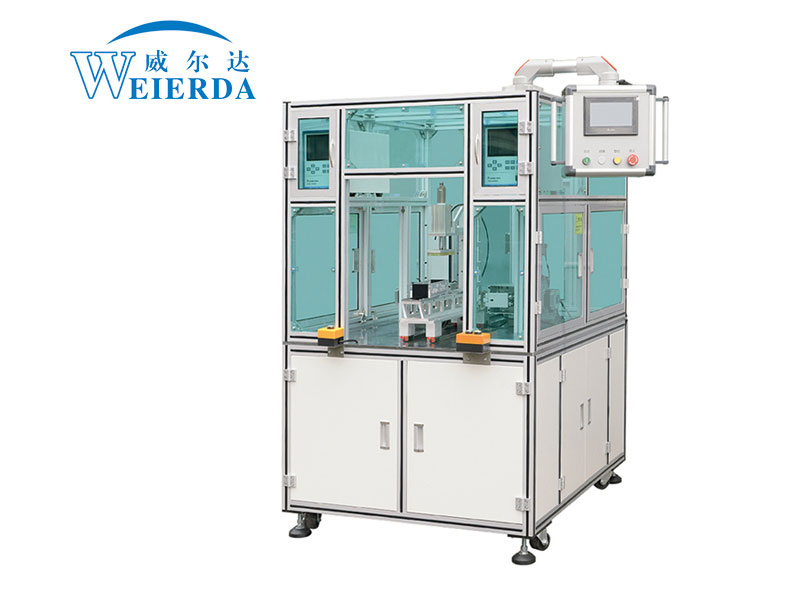

水平双头自动电池对焊机图：

自动电池对焊机PB-CZ60-001的功能：

1、点焊电源：电压、电流、时间、功率、电阻实际显示、波形显示。点焊压力、行程调整，点焊次数计数，行程控制三菱200W伺服电机。X轴伺服电机行程控制精度：1Pulse=0.005mm;最大行程：400mm;Y轴伺服电机行程控制精度：1Pulse=0.005mm；最大行程：400mm。

2、弹簧压力系数，弹簧起始0.1Kg，每增加1格，压力增加0.1Kg，最大不超过15格。点焊电极棒设备夹持端规格：Ф3mm或者Ф2mm(可选)，点焊机效率：每个焊点0.7-2s(可调)。

3、适用电芯规格及排列范围：18650圆柱型电芯规格：65±0.5mm(长)*18±0.5mm(直径)。

4、长度(Y轴)方向最多并排20颗电芯;宽度(X轴)方向最多并排20颗电芯，26650圆柱型电芯规格：65±0.5mm(长)*26±0.5mm(直径)。长度(Y轴)方向最多并排15颗电芯;宽度(X轴)方向最多并排15颗电芯，焊接设备具备预焊接报警功能与X.Y工作平台通讯,人机界面显示报警代码。

自动电池点焊机PB-CZ60-001的技术参数：

1、设备输入电源：单相～220V/50Hz。总功率：3000W，电源插头：16A三孔插头。

2、最大焊接行程：X轴 MAX=400mm。Y轴 MAX=400mm;Z轴 MAX=40mm(亚德客气缸、气动)。外型尺寸：1000mm(长)*1000mm(宽)*1540mm(高)。

3、焊接效率：平均每个焊点为0.7-2秒可调。

4、接入气管：Ф8mm(外径)* 6mm(内径)。设备气源需求：0.4-0.7Mpa干燥气源。设备排气量：0.113L/S。

5、点焊头配置：气动焊头PH-32。

自动双头电池对焊机是本公司针对18650电池，锂电池的对焊工艺，结合了微电脑脉冲电池碰焊机和电池镍带点焊机的特点，开发的一款新型产品。请选择专业的电池碰焊机厂家,苏州威尔达焊接设备有限公司。

苏州威尔达焊接设备有限公司提供各种类型电池点焊机，电池对焊机，公司建有客户样品实验室，可以免费为客户提供工艺实验和售前论证，提供完善的工艺配套服务。欲了解更多电池点焊机相关产品请参考下一篇：精密高频电池点焊机
