一、精密脉冲热压焊机控制原理
1、首先热压焊不同于普通的电阻焊，焊接电流并不通过焊接工件本体，它是利用脉冲电流流经钼，钛等高温合金(高电阻材料)，产生的焦耳热去加热(焊接)被焊工件的一种焊接方式，一般要求在加热咀的前端有安装热电偶，通过采集热电偶的温度，实时控制焊头的温度，又名HOTBAR焊接，也叫做热压机。
2、脉冲电流加热焊头是瞬间加热，只需要熔化焊锡时才进行通电加热，处于待机状态下的电源是不提供大电流，待机功率一般在30瓦，温度一般控制在150-600度之间。
3、高温合金焊头在有电流通过时，发热熔化焊锡，焊锡熔化后停止通电，进行冷却，加压状态直到焊锡凝固才能结束，此焊接工艺方法替代传统电烙铁而得到高品质的焊接效果。

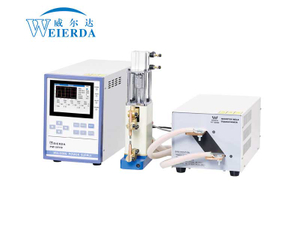

图片：热压焊机电源+热压焊机头图片

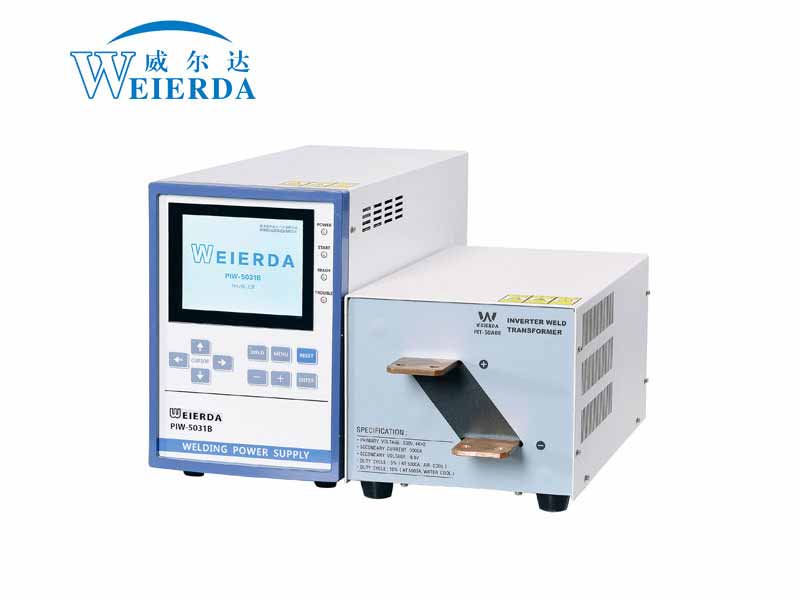

二、威尔达精密脉冲热压焊机PIW-500B-T/W介绍
1、精密脉冲热压焊温度控制曲线图如下图，可以对温度进行实时的闭环控制，对应设定的温度，自动实时调整焊接电流的大小，升温过程快慢可以调节，拥有过温度过电流等多种报警，实时检测热电偶状态等等功能。
2、同时采用中频逆变焊接电源，选配风冷和水冷变压器进行放电加热。比同功率传统交流焊机加热时间短，速度快，温度控制更加精准。
3、可以采用多通道分配器，采用一个主机，多个变压器(最多5个)，在同一台自动化设备上实行异步分时控制，大大节约了硬件成本，比如一拖三，一拖四，一拖五配置已经深得客户的亲睐。

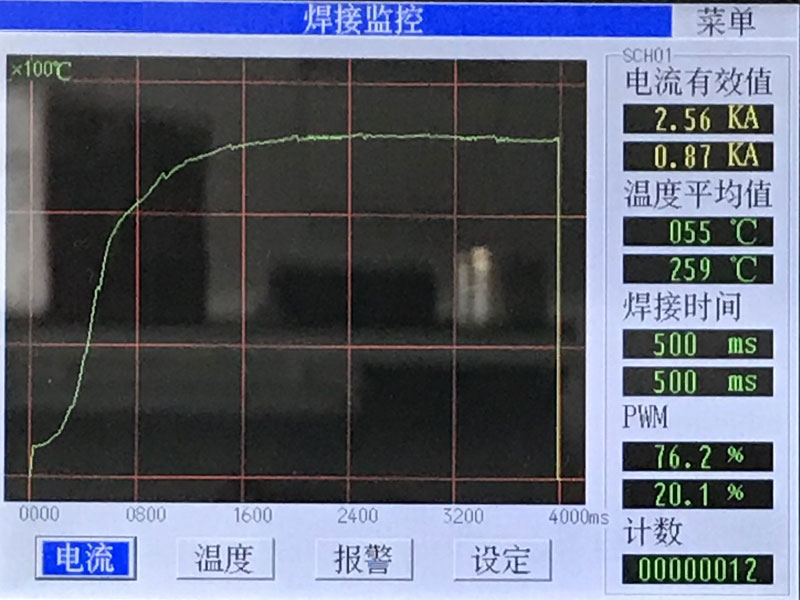

下图为从环境温度25度左右开始升温至260度，实时反馈温度曲线图：

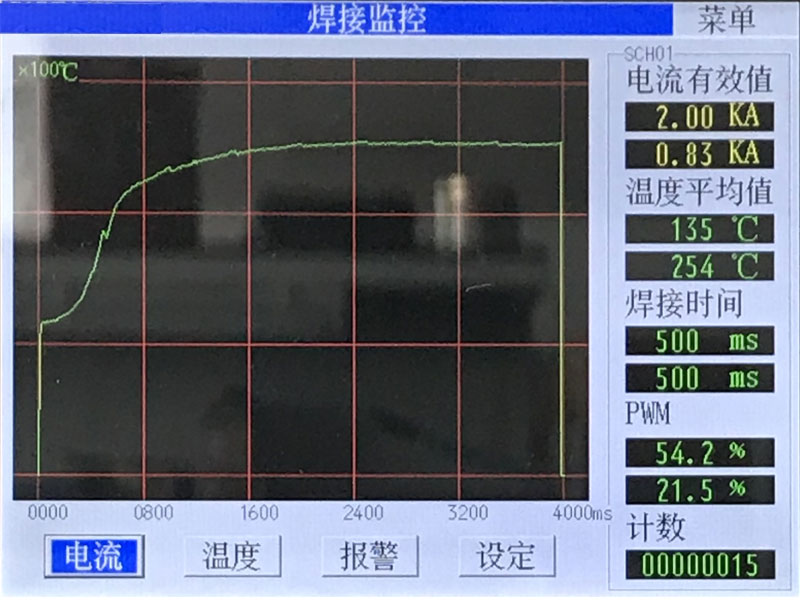

下图为从环境温度120度左右开始升温至255度，实时反馈温度曲线图：
三、热压焊焊头结构图

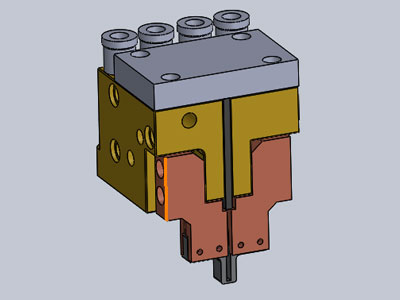

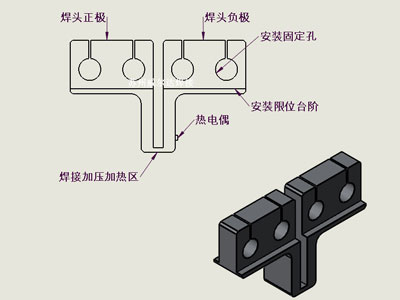

脉冲热压焊焊头结构可以根据具体的应用场合进行设计，通用型焊头结构如下图：
焊头加工普遍采用中丝线切割后续用磨床进行精磨加工，焊头设计时，要计算好发热区的尺寸大小。
四、精密脉冲热压焊机应用
精密脉冲热压焊主要用来熔化焊锡，主要用来焊接太阳能光伏接线盒的汇流排，FPC软排线等等,主要应用如下几个方面
(1)、贴片电感漆包线、微波元件内部的金线热压焊接，LCD、PDP、触摸屏等的扁平电缆热压焊接及ACF焊接;
(2)、继电器、打印机、眼镜等的树脂热压焊接，硬盘(HDD)等漆包线的焊锡焊接及DVD、AV机器等家用电器的制造;
(3)、电脑等通信机器内的线缆并行口的焊锡焊接，手机、数码相机使用的CCD、CMOS的焊锡焊接;
(4)、塑料、树脂的热熔热铆接工艺;
作为优秀的脉冲热压焊机生产厂家，我们为您提供更全系列的产品，想要了解更多点焊机相关产品，请参考下一篇：逆变点焊机。
