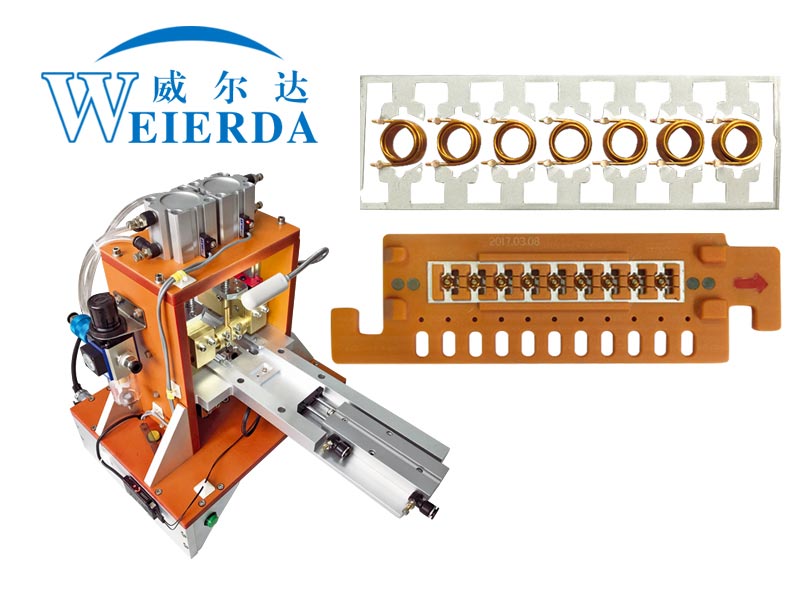

电感漆包线空心线圈点焊机简介
电感线圈焊接机PB-DG-40-003用于贴片电感线圈和导片自动焊接，主要由自动加压步进机构和精密逆变焊接电源两部分组成，具有生产效率高、焊接品质稳定等特点，适合大批量的工业化生产。
电感线圈点焊机产品特点
1、机架部分采用进口优质绝缘材料和铝板精加工而成
(1)双头加压机构，随动性良好,压力可精细微调，满足高速焊接的灵敏度要求。电极采用合金铜镶钨,专用于铜线的焊接。
(2)自动步进机构，可根据要求选用气动元件或者电机带动模板(工件)作单向行走和定位,保证行走流畅、定位精准。
(3)定位模板，影响焊接成品率的重要因素，由上、下两个模片组成，采用CNC加工中心一次加工成型，保证导片和线圈定位精准、可靠。
(4)下料槽，将焊后的线圈和模板自动导入料斗。
(5)可以在后端根据需要加装裁切机构
(6)焊接速度25-35K/11小时，适用范围在脱皮后0.10-1.2mm线径铜线与0.15mm-0.3mm厚度的料片焊接;
2、控制部分
由PLC、开关电源等组成,对专机和各个执行元件进行协调、优化控制。
