接线盒汇流条焊接中光伏旁路二极管击穿分析
在接线盒汇流条焊接系统中,常常发生旁路二极管击穿事故,原因如下:
1. 热击穿,二极管受热后本身各项性能指标下降,热状态下均会呈现击穿状态.正反方向测量电阻均为零,但是冷却后可以恢复.
(1) .在没有电流流过二极管的情况下,会恢复.
(2) .在有电流流过的情况下,可能会导致烧毁,不可以恢复.
注: 如果用电烙铁焊接也产生不可逆的烧毁二极管,说明个别二极管性能存在问题,有不良品.
2. 电压击穿,加载在二极管两端的电压超过二极管反向最大耐压,可以瞬间击穿烧毁PN节点,而且不可逆.二极管在受热状态下，性能下降，光伏板自身电压对其击穿。

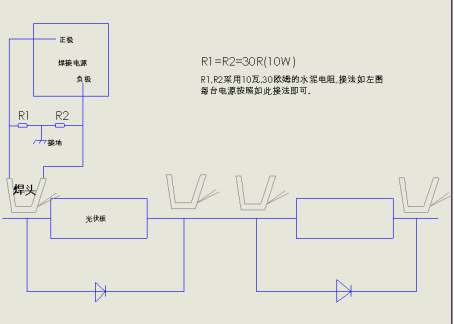

3. 针对1拖1的系统(一个电源对应一个焊头的情况下)
如上图，电源独立的电器回路并不和二极管发生关联，即1拖1的情况下，不用考虑电源输出的直流正负方向。不会因电源回路导致二极管击穿。

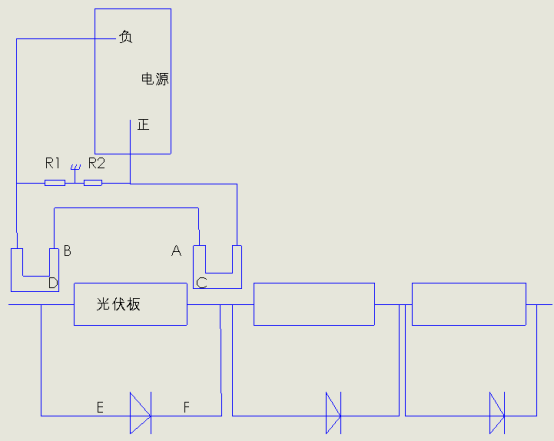

4. 针对1拖2 的情况下
如上图方式连接电路
(1)、电流从正-C-A-B-D-负，电源会在二极管两端形成电压差，
电压为Vfe=(Rac+Rbd+Rab )* I，
大概估算最大值Vfe=(0.0005+0.0005+0.0002 )*3500
=4.2V(极限状态，在回路不通的情况下，电源空载输出9.8V)
相比光伏板自身在室内光照的情况下12-15V的电压，焊接电源产生的电压差不足以导致二极管击穿。
(2)、直流系统在线路接错，正负极方向接反的情况下，确实会在二极管两端产生正向电压，在二极管受热后，性能下降，等效于直接短路，有烧毁二极管的风险存在。交流系统只要用于1拖2，一定会有存在烧毁二极管的风险。
