【型 号】PIW-5031B-T

【重 量】25kg

【输入电压】380V

  • 精密脉冲热压焊机
  • 精密脉冲热压焊机
  • 精密脉冲热压焊机
  • 精密脉冲热压焊机

产品详情

  一、精密脉冲热压焊机控制原理

  1、首先热压焊不同于普通的电阻焊,焊接电流并不通过焊接工件本体,它是利用脉冲电流流经钼,钛等高温合金(高电阻材料),产生的焦耳热去加热(焊接)被焊工件的一种焊接方式,一般要求在加热咀的前端有安装热电偶,通过采集热电偶的温度,实时控制焊头的温度,又名HOTBAR焊接,也叫做热压机。

  2、脉冲电流加热焊头是瞬间加热,只需要熔化焊锡时才进行通电加热,处于待机状态下的电源是不提供大电流,待机功率一般在30瓦,温度一般控制在150-600度之间。

  3、高温合金焊头在有电流通过时,发热熔化焊锡,焊锡熔化后停止通电,进行冷却,加压状态直到焊锡凝固才能结束,此焊接工艺方法替代传统电烙铁而得到高品质的焊接效果。

  图片:热压焊机电源+热压焊机头图片

精密脉冲热压焊电源

  二、威尔达精密脉冲热压焊机PIW-500B-T/W介绍

  1、精密脉冲热压焊温度控制曲线图如下图,可以对温度进行实时的闭环控制,对应设定的温度,自动实时调整焊接电流的大小,升温过程快慢可以调节,拥有过温度过电流等多种报警,实时检测热电偶状态等等功能。

  2、同时采用中频逆变焊接电源,选配风冷和水冷变压器进行放电加热。比同功率传统交流焊机加热时间短,速度快,温度控制更加精准。

  3、可以采用多通道分配器,采用一个主机,多个变压器(最多5个),在同一台自动化设备上实行异步分时控制,大大节约了硬件成本,比如一拖三,一拖四,一拖五配置已经深得客户的亲睐。

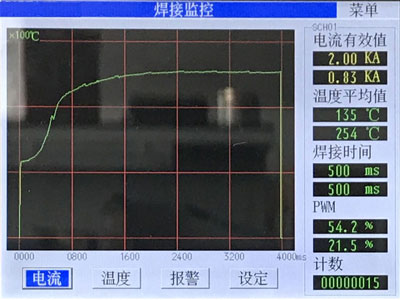

  下图为从环境温度25度左右开始升温至260度,实时反馈温度曲线图:

脉冲热压焊温度控制曲线图

  下图为从环境温度120度左右开始升温至255度,实时反馈温度曲线图:

HOTBAR焊接机温度控制曲线图

  三、热压焊焊头结构图

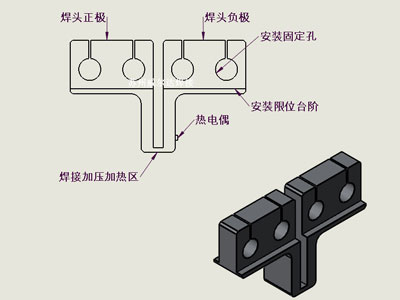

  脉冲热压焊焊头结构可以根据具体的应用场合进行设计,通用型焊头结构如下图:

热压焊机焊头结构图

  焊头加工普遍采用中丝线切割后续用磨床进行精磨加工,焊头设计时,要计算好发热区的尺寸大小。

  四、精密脉冲热压焊机应用

  精密脉冲热压焊主要用来熔化焊锡,主要用来焊接太阳能光伏接线盒的汇流排,FPC软排线等等,主要应用如下几个方面

  (1)、贴片电感漆包线、微波元件内部的金线热压焊接,LCD、PDP、触摸屏等的扁平电缆热压焊接及ACF焊接;

  (2)、继电器、打印机、眼镜等的树脂热压焊接,硬盘(HDD)等漆包线的焊锡焊接及DVD、AV机器等家用电器的制造;

  (3)、电脑等通信机器内的线缆并行口的焊锡焊接,手机、数码相机使用的CCD、CMOS的焊锡焊接;

  (4)、塑料、树脂的热熔热铆接工艺;

热压焊典型应用图
