精密点焊机的结构形式和电源波形
一、精密点焊机的各部分进行简单的功能介绍，以苏州威尔达焊接设备有限公司生产的精密点焊机为例，如下图:
1、焊接电源：主要是用来控制点焊机输出焊接电流的大小、时间、波形或者温度、电压、要根据实际的应用来进行选择。
2、焊接变压器：通过焊接变压器将电流放大，根据损耗的发热量和散热条件，可以做成风冷和水冷两种结构。
3、焊接机头：提供控制压力或者位移，影响工件的变形量和放电之前的接触电阻。
4、焊接电极：对被焊接物施加压力并通电，要根据实际应用来选择合适的材质。

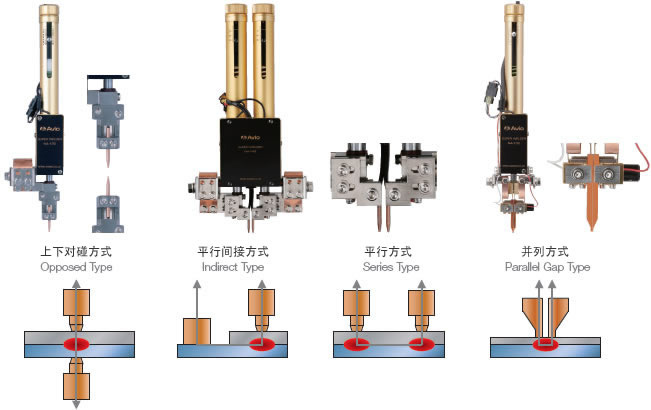

二、精密点焊机根据机械机构可以分为如下四种，如下图：
1、上下对碰焊方式(常规上下焊接方式用法最为普遍)
2、平行间接焊接方式(单面单点焊接方式)
3、平行焊接方式(单面双点焊接方式)
4、并列焊接方式(热压焊接方式)
三、各种点焊机电源电流波形图和应用场合
1、逆变点焊机波形图。由交流整流至直流，再由直流变成中频或者高频交流，在经过降压变压器使电流放大，通过全波整流输出。特点是热效率好，适用于高精密焊接。另外根据电流、电压的反馈控制方式可以得到稳定的焊接品质。适合于连续高速焊接的自动化机器。
2、晶体管式点焊机电源。在电容储能焊接电源的基础上，由晶体管直接控制电流。控制速度快适合于微小部件及细线材等的超精密焊接。根据电流、电压的反馈控制方式可以得到非常稳定的焊接品质。
3、电容储能式焊接电源波形图。电容充电后瞬间放电。瞬间高电流的流动适合于导热性好的铝、铜等焊接困难的材料。放电时间短、热影响小，也适合小型部件的焊接。
4、传统交流焊接电源波形图。由晶闸管控制电流。焊接控制时间长、通用性高。适合于铁制材料等容易焊接的部件。
四、精密点焊机厂家-苏州威尔达焊接设备有限公司介绍
