用逆变点焊机进行电阻焊加工生产中，焊接时间参数的内容较多。如点焊中，预压、预热、焊接、淬火(冷却)、回火、锻压、维持、休止等时间;缝焊中还有间歇时间;对焊中有闪光、预热、顶锻等时间。从测量的角度出发，上述时间可归纳为有无电信号两类时间间隔。在时间测量仪器的选择和使用上，两者是有区别的。
在点焊机工作生产中，上述时间并非同等重要，如焊接时间、锻压时间对接头质量有明显影响，要求精度较高，应定期测量。有一些则要求不严格，如预压、维持、休止等时间，只在投入使用或大修后才进行测量。
在交流点焊机中，常用的焊接时间指通过焊接电流的周波数，实际上由于电感的存在，引燃管或晶闸管控制角的调节，真正焊接电流通过的时间，也通指焊接时间，仅在焊接电流为正弦波时，二者才相符。在低频焊机上二者差别较大(因电流自最大值降至零线需时间较长)，但这一持续时间之长短并不影响熔核尺寸，因此，实际电流通过的时间与焊接时间的差值就无大影响，生产中往往只测量焊接电流通过的周波数，并不逐项测具体的相位及控制系统给定的时间。

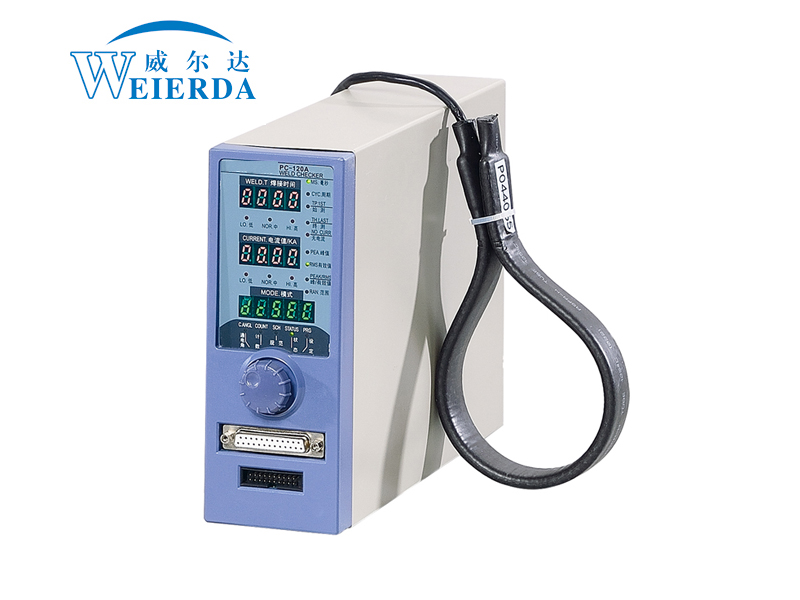

电阻点焊生产中曾使用电秒表测量具有电信号输入的时间t，但因精度低，改用示波器和频率计。目前已有专门的焊接时间周波数测量仪，一般多与焊接电流表组合在一起，并采用数字显示，比如苏州威尔达焊接设备有限公司的焊接检测仪PC-120A。
焊接时间测量仪由衰减电路、整流、整形触发器，主控门及计数器组成。输入传感器信号得自电流传感器。衰减电路时序电路为了确定输入信号可产生计数的电平。整流为了得到单向信号。焊接时间测量仪的基本组成整形触发器对每个输入信号产生一个固定幅值和宽度的方波输出，不管输入信号波形如何，输出脉冲始终保持固定的波形。主控门控制着计数工作，按一定时序开始和停止。通常主控门为与门，需要几个输入端同时输入才产生输出。时序电路(与焊接电流测量仪部分共用)供给门开、关信号。除此之外，还应有复位的功能。这部分电路均为通用的电路。
无信号时的时间测量，与前基本相同，只是时间由前后两工序决定。当主控门打开，才对标准时间信号进行计数，可采用50Hz正弦波，经整形后作标准信号。但生产中多用光线示波器或电子示波器记录、拍照，在记录的波形图上，计算出时间长短(如冷却时间、间歇时间等)。
本文原创，转载请注明：苏州威尔达焊接设备有限公司http://www.szwedhj.com/(点焊机)
