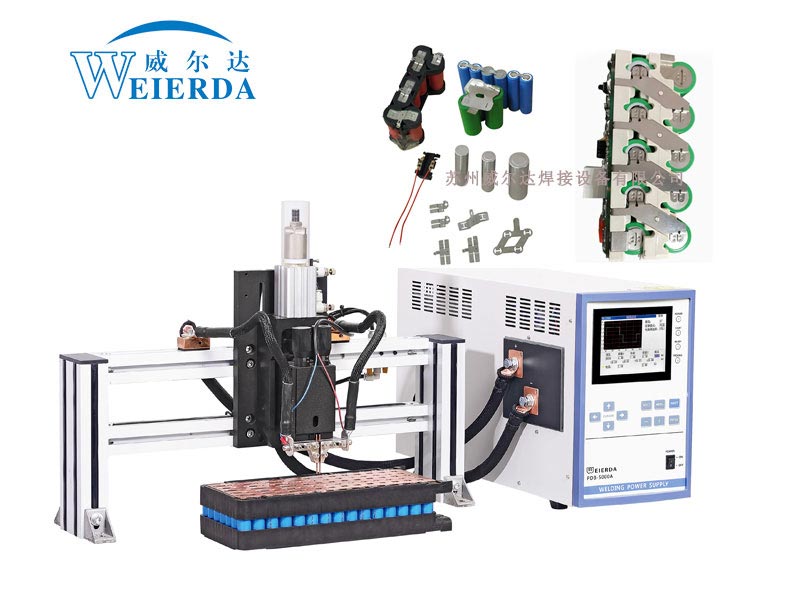

精密高频电池电芯点焊机

精密高频电池电芯点焊机

【型 号】WTB-2000B/PHD-32

【重 量】30kg

【输入电压】220V

  • 精密高频电池电芯点焊机

产品详情

精密高频电池点焊机

  在电池焊机行业一般采用的机器种类有交流焊机、储能接机、逆变焊机等等,作为专业的电池点焊机厂家苏州威尔达焊接设备有限公司最新开发了晶体管式高频电池焊机,因晶体管电源频率在二百万赫兹,所以是实实在在的高频点焊机,也是一款高性能的精密电池点焊机,它主要用来焊接电池正极和负极的连接片,一般是指把电池盖帽或者电池底壳与导电用的镍片或者镊带,或者不锈镀镍钢带连接起来的一种焊机。也有厂家为了省却成本而直接采用不锈钢片,那样对焊接来说,更加容易了。它也可以用来焊接动力电池的电芯,总之,作为一款价格实惠,性能卓越的电池点接机广泛被新能源厂家采用。

精密高频电池电芯点焊机


高频电池焊机点焊前的准备工作:

  电池镍片焊接机的两个电极的直径大小,两电极之间的距离,严重影响了焊接质量。镍片或者不锈钢片的厚度及材料,对晶体管式焊接电源的焊接参数影响较大。应根据电池的形状尺寸、焊片的材料与厚度,选择不同材料、结构形式的焊接电极。焊接镍片与焊接电池盖帽的电极形状肯定是不同的,焊接电极之间的间距过大,则焊接电阻严重增大,所需焊接电流也相应增大,产品可能产生虚焊,不牢固,电极之间间距一般调在2mm较合适。选择合适形状的焊接电极(焊头),并用细锉刀或砂纸修磨接触部位,保持焊头平整、光滑。

  1)第一步将电池焊机电源开关打开,检查设备是否运转正常,等待CPU自动检测通过,无报警,即可正常使用。

  2)检查两点焊电极的压力大小是否一致,简单点可以用一张复写纸测试两个焊点的压力痕迹是否一样深,两个焊点是否一样圆,接下来测试电极点焊面是否处在同一水平面,并检查点焊针的点焊面是否已被氧化、烧黑甚至是蘑菇头状, 如有则需用砂纸对点焊针端面进行打磨,知道表面光洁、平整为止。

  3) 点焊机高频电源正常运转,点焊针无氧化物、无蘑菇头状的现象,则对点焊机进行通电、点焊针到焊接表面的高度、气压参数的调试, 调试的效果为点焊出来的产品符合焊点无炸火、烧黑的现象,点焊在方形铝壳电池正极的镍片对电池最少能承受3Kg的拉力,负极的镍片对电池最少能承受1.5Kg的拉力,点焊在保护板上的镍片对保护板板最少能承受1.5Kg的拉力,点焊在18650新能源电池电芯的正极的镍片对电池最少能承受3Kg的拉力,负极的镍片对电池最少能承受2Kg的拉力。否则需重新调试,直到点焊出来的产品能符合要求为止。

  4) 精密高频电池焊机调试好后,按照要求进行点焊作业。点焊电池外盖和正极镍片时,将保护板与电芯连接的镍片处于电芯负极的铝镍复合带上,启动点焊机,在不同的地方进行2次点焊(同一工件一般不能反复点焊多次),同时保证负极有效焊点有4个即可。点焊正极时,将镍带处于电芯正极上,启动点焊机进行点焊,正极的有效焊点有2个即可。

  4.1 苏州威尔达电池点焊机点焊18650新能源动力电池时,首先将镍片处于电池的正负极端,并在正、负极不同的地方各点焊两次,同时保证正、负极各有4个有效焊点。

  4.2点焊保护板时,将镍片处于保护板的镀镍钢片上,启动点焊机进行焊接,同时要保证有2个有效焊点。


  以上为精密高频电池点焊机或者叫做精密电池焊机简易操作流程,具体情况可以参考点焊机焊接车间的工艺标准。





  苏州威尔达焊接设备有限公司作为国内主要的电池焊接机厂家,生产的电池焊机价格优惠,性能稳定,生产效率高,要了解更多电池点焊机相关配套产品,请阅读:电池点焊机治具
