精密中频逆变直流点焊机

精密中频逆变直流点焊机

【型 号】PIW-5031B/21Q

【重 量】23kg

【输入电压】380V

  • 精密中频逆变直流点焊机
  • 精密中频逆变直流点焊机
  • 精密中频逆变直流点焊机
  • 精密中频逆变直流点焊机

产品详情

中频逆变直流点焊机

  精密中频逆变直流点焊机,总体大类属于精密焊机,而中频逆变控制方式则是现今精密焊接机电源控制系统的主流方式,主要是用来替代传统的交流点焊机,储能点焊机,相比交流或者储能点焊机,中频直流焊接机有能量集中、控制精密等诸多优点,按照结果和使用方式来分又可以叫做台式点焊机,或者小型焊接机,按照使用现场气动或者电动的方式可以分为气动焊机或者电动点焊机,按照输出脉冲的方式可以分为脉冲点焊机等等,苏州威尔达焊接设备有限公司作为国内知名的点焊机生产厂家,所生产的点焊机性能卓越、服务优良、型号齐全、价格实惠,其中台式小型脉冲气动焊机更是深得客户好评。

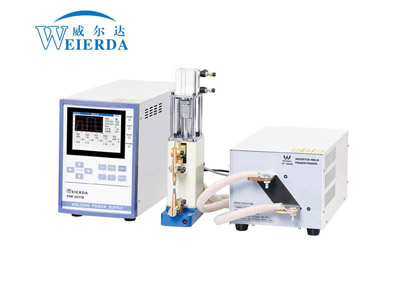

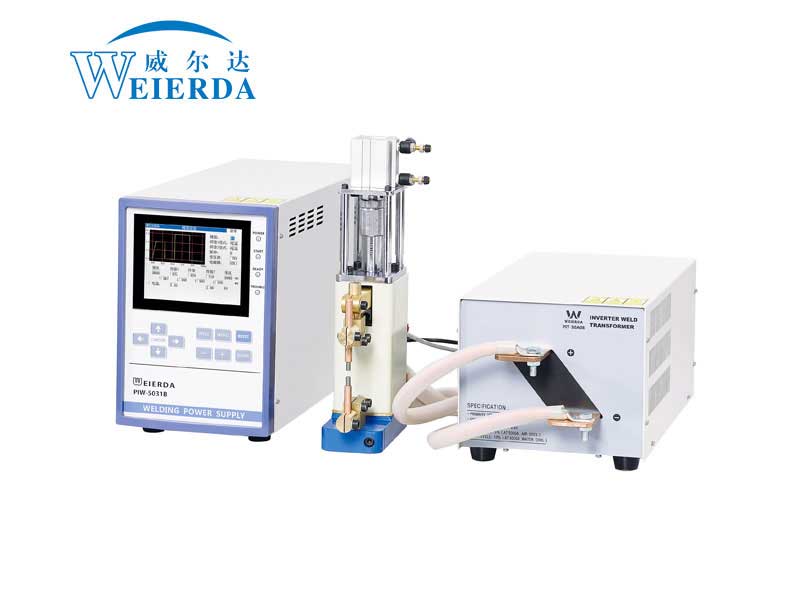

中频逆变直流点焊机外观图片:

中频逆变直流点焊机



精密中频逆变直流点焊机的特点:

  1、LCD彩屏中文显示,大气简洁,操作简单易懂。

  2、次级【定电流】【定电压】【定功率】及混合模式方便调试和满足复杂焊接工艺要求、初级【定电流】【定脉宽】可以实现分段多脉冲控制。

  3、实时检测显示焊接电流,电压,功率,电阻等数据和波形并且可以通过通讯实时传送到电脑或者SD卡里面进行数据保存,方便客户进行质量监控和跟踪。

  4、丰富的I/O接口,63组焊接规范,40个I/O接口,适合与PC或PLC进行通讯,适合自动化对接,实现远程人机界面控制、可与通道分配器连接,实现多通道焊接(一个主机连接最多5个变压器,大大节省成本的方式)。



台式脉冲直流精密点焊机的应用:

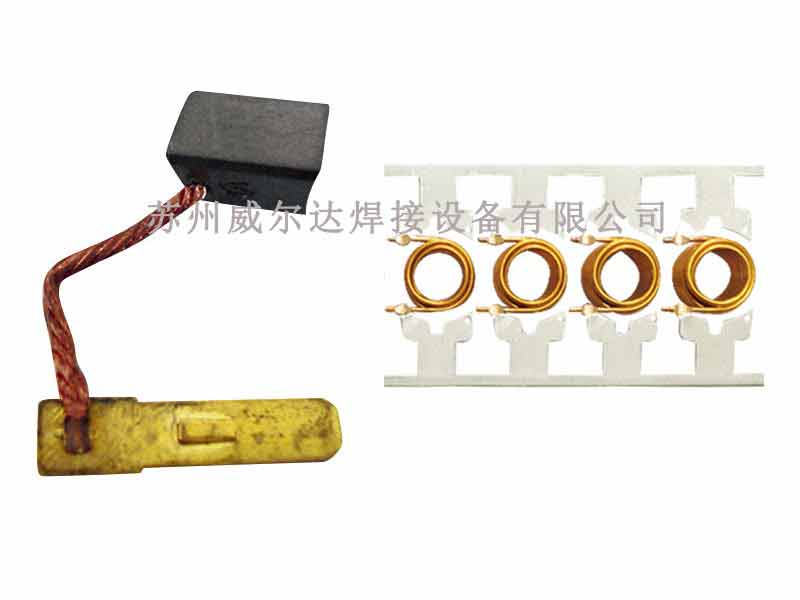

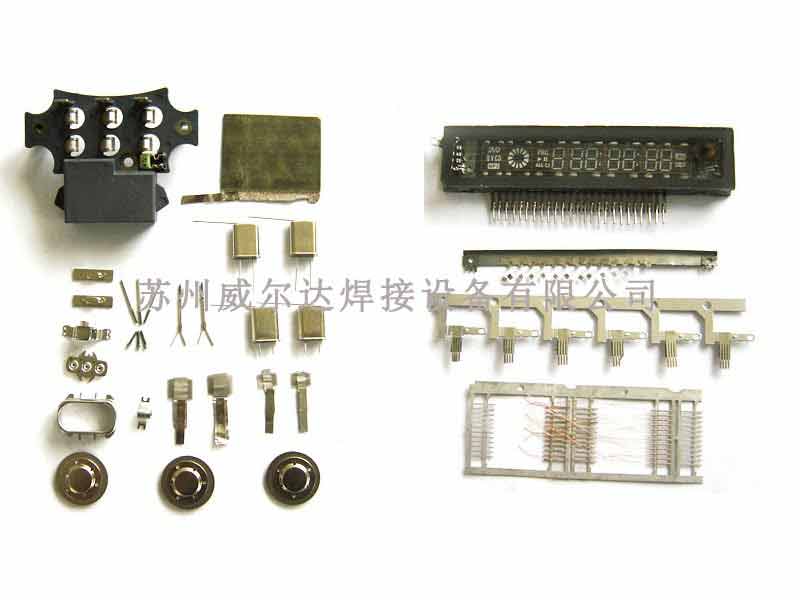

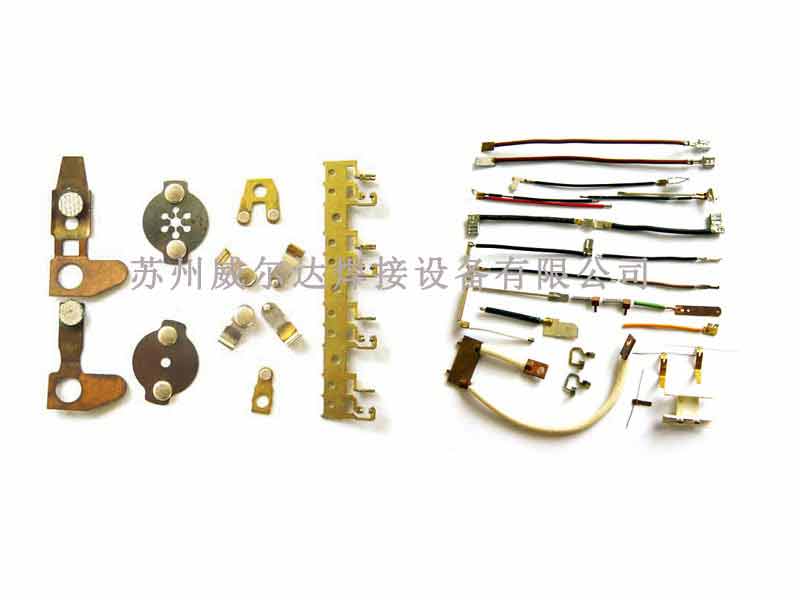

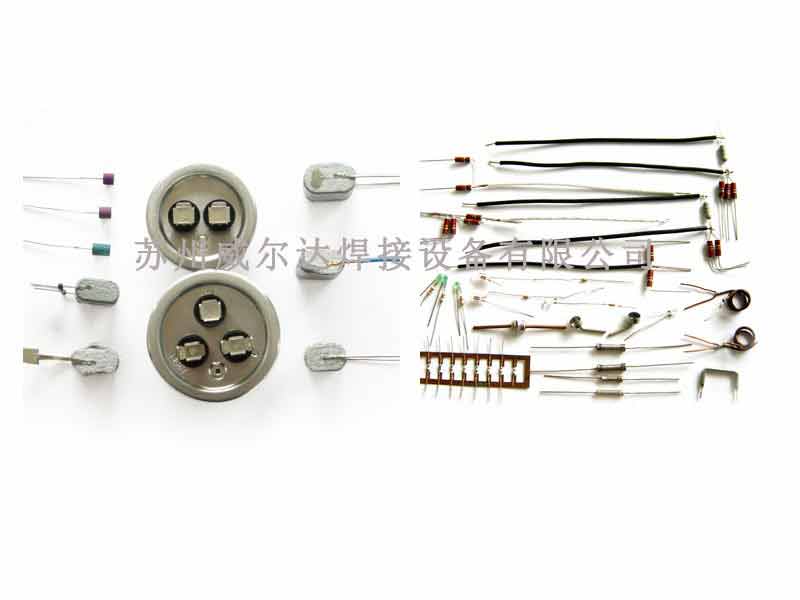

  主要用来焊接精密电子元器件比如继电器触点,汽车线束,连接器,薄膜电容器,电阻,电机转子,碳刷,LED光源灯具,继电器点火线圈,漆包线等等,台式小型高频逆变脉冲精密点焊机已经成为电子行业不可以缺少的工具设备。

台式点焊机

逆变直流点焊机

逆变焊接机

台式气动点焊机


精密中频逆变直流点焊机参数:








控制器型号

PIW-5031B

PIW-5130B

PIW-5030B

PIW-5230B

PIW-5230B

PIT-5230B(PLUS)

变压器型号

PIT-50A08

PIT-50A10

PIT-700A04

PIT-800A02

PIT-800A06

PIT-2000A02

变压器最大输出电流

5000A(3%)

5000A(3%)

7000A(3%)

10000A(3%)

10000A

20000A

控制器输入电压

3相380V 50/60HZ

控制器显示方式

LCD彩屏

变压器空载电压

9.8V

控制器逆变频率

1K.2K.4KHZ可选

1K.2K(可选)

1K

控制方式

次极定电流/次极定电压/次极定功率/初级定电流/定脉宽

次极定电流/次极定电压/次极定功率

最大额定输出

8%(2000A)

12%(2000A)

11%(4000A)

12%(7000A)

8%(7000A)

12%(10000A)

4.5%(4000A)

7%(4000A)

3%(7000A)

3%(10000A)

2.5%(10000A)

3%(20000A)

变压器额定容量

18KVA

18KVA

35KVA

75KVA

60KVA

150KVA

时间设定范围

预压:0000-9999ms

缓升1 缓升2 :0-100ms

焊接1 焊接2 :0-300ms

缓降1 缓降2 :0-100ms

冷却:0-100ms

保持:0000-9999ms

电流设定范围

定电流:0.80-5.00KA

定电流:0.80-5.00KA

定电流:1.2-7.0KA

定电流:1.2-9.99KA

定电流:1.2-9.99KA

定电流:1.2-9.99KA

定电压:0.10-9.99V

定电压:0.10-9.99V

定电压:0.10-9.99V

定电压:0.10-9.99V

定电压:0.10-9.99V

定电压:0.10-9.99V

定功率:00.5-10.0KW

定功率:00.5-10.0KW

定功率:01.5-20.0KW

定功率:01.5-20.0KW

定功率:01.5-20.0KW

定功率:01.5-20.0KW

启动方式

一次启动,二次启动两种方式

通讯接口

RS485

I/O接口数量

40

可存储焊接规范

63

电流上下限监控

自由设定

变压器冷却方式

风冷

水冷

外形尺寸(焊接电源)

550(L)*184(W)*275(H)

610(L)*200(W)*325(H)

外形尺寸(变压器)

510(L)*210(W)*184(H)

510(L)*210(W)*184(H)

440(L)*210(W)*184(H)

544(L)*210(W)*273(H)

490(L)*210(W)*184(H)

540(L)*230(W)*255(H)

重量(电源)

16KG

21KG

重量(变压器)

15KG

17KG

17.6KG

26KG

21KG

35KG







苏州威尔达焊接设备有限公司是精密中频逆变直流点焊机生产厂家,想了解更多精密点焊机产品,请参考下一篇:米亚基点焊机
