电阻焊点焊机变压器的结构特点

文章出处:未知 发表时间:2018-10-28 20:25:41

  电阻焊点焊机用阻焊变压器是一个输出低电压、大电流、具有低漏抗的特殊变压器。通过阻焊变压器初级侧的转换开关装置,改变阻焊变压器的初级绕组的圈数,以改变其次级电压,从而调节输出(焊接)电流,以适应一定的焊接工艺要求。阻焊变压器具有以下特点:

  1)初级绕组采用扁铜线,绕成盘形。

  2)次级绕组一般为一匝,采用铜板或铜管多件并联,每件外缘焊有冷却用通水管道,当用铜管作次级绕组时,铜管本身兼作通水管道。

  3)初次级绕组的布置为每一件次级绕组的两侧各紧贴一件初级绕组,成为一个组合件。一个阻焊变压器需要的组合件数视该阻焊变压器的容量大小、结构要求,由设计计算安排。

  4)阻焊变压器的铁芯采用壳式。

  5)阻焊变压器的冷却方式采用通水冷却,阻焊变压器工作时初级绕组产生的热量依靠次级绕组通水管中的冷却水带走。

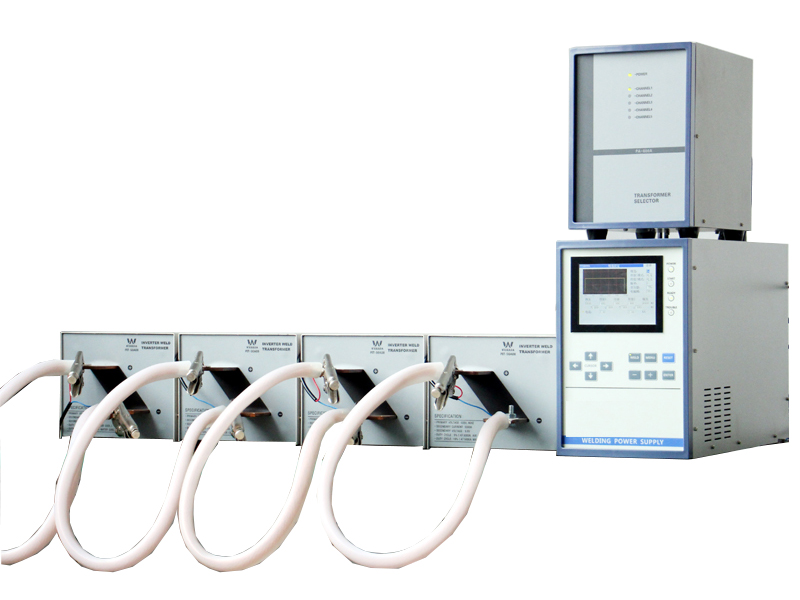

多通道点焊机变压器接线图
