龙门晶体管式电池焊接机

龙门晶体管式电池焊接机

【型 号】WTB-4000B/LMJ-01

【重 量】25kg

【输入电压】220V

  • 龙门晶体管式电池焊接机
  • 龙门晶体管式电池焊接机
  • 龙门晶体管式电池焊接机
  • 龙门晶体管式电池焊接机

产品详情

龙门晶体管式电池焊接机

龙门架晶体管式电池焊接机是电池点焊行业内的一种主要存在的机型,主要作为小型电池点焊机来使用,它本身就是一款精密的脉冲电池焊机,配备了龙门架焊接机构和晶体管式焊接电源,外观小型控制精密,在储能电池点焊机的基础上对电流波形进行控制,主要用在电池焊接工厂的手动生产线上。




龙门架晶体管式电池焊接机WTB-4000B/LMJ-01的特点:

  1、电池点焊机电源由32位单片机控制,具有次级定电流,定电压,定功率,同时对电流,电压,功率,电阻,进行监控,强大的数据处理功能,采用目前市场最快的32位ARM芯片,外加逻辑处理器控制,比同行业用的PIC芯片快至少200倍。

  2、龙门架晶体管式电池焊接机的焊接电源,是直流方波输出,可设置正反波输出,可设置电流缓升缓降,波形平整,可以设置成交流的效果,但是热量集中,提高了焊接热效应。

  3、多段多次加热设定(多脉冲焊接功能),多段重复功率,适合复杂焊接工艺需求,是铝电池焊接机的首选设备,内含63组参数存储,方便多种焊接品种的使用,各种接口方便匹配自动化焊接。

  4、具有电流异常,监控值超限,过热等报警,并且通过I/O输出,提高焊接品质,强大的外部通讯功能:外部PLC可以通过8421码调用任何一组程序, 具有焊接结束,故障,计数,良品与不良品判断,RS232数据通讯接口,适合自动化焊接。

  5、龙门架晶体管式电池焊接机硬件自我保护功率,本公司所设计的产品,均采用厚膜保护,外部异常情况下,智能切换MOSFET模块的驱动信号,增强系统保护功率,响应速度快,采用了2M的逆变频率,有交流和储能焊机从原理上无法超越的优势,同时也远远领先国内其他同行。

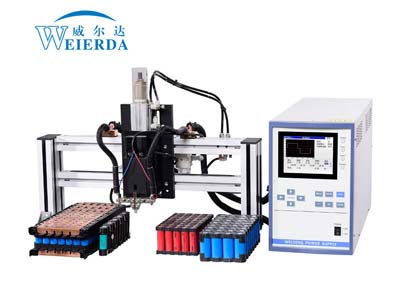

龙门架小型精密电池焊接机细节图:

电池焊接机

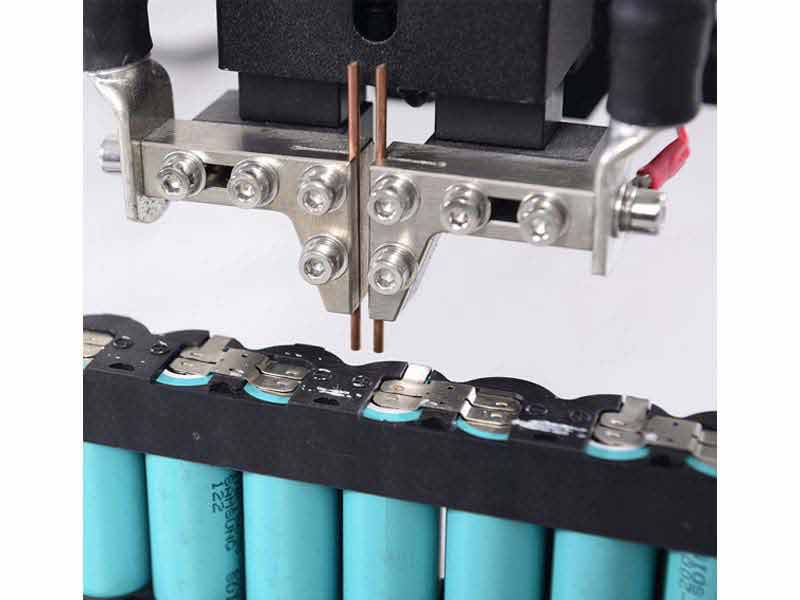

电池焊接机应用图:

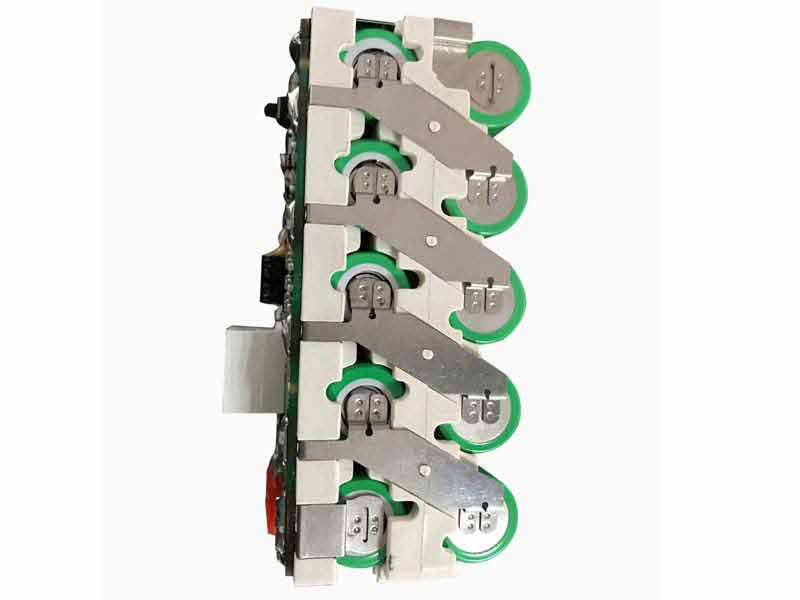

电池点焊机样品图精密电池焊机原理


晶体管式电池焊接机电源的优越性:

  1、晶体管式焊接电源控制精度高,可靠性、稳定性好,避免传统气动式控制因气压波动造成的点焊效果波动,稳定性好

  2、点焊电源电压、电流、时间参数、点焊焊接功率、电阻验证合 格率99.99%

  3、点焊压力、行程调整、弹簧压力系数:1.5Kg弹簧—起始0.1Kg,每增加1格,压力增加0.1Kg,最大不超过15格,压力到位检测,采用光电开关检测压力到位,有效排除电池点焊机压力不可控因素对点焊品质造成的影响

  4、点焊电极棒设备夹持端规格:设备夹持点焊电机棒部位直径统一为Ф3mm

  5、0.1-0.2不需要开导流槽,不需要打凸点,拉力测试能达4-6kg,0.21-0.4需要开导流槽和打凸点拉力测试能达到5-7kg。


电池焊接机配套的晶体管焊接电源WTB-4000B功率参数:



型号

输入电压

额定功率

最大输出电流

控制模式

负载持续率

逆变频率

WTB-4000B

交流220V

300VA

5000A

定电流/定电压/定功率

2%

2M

焊接循环时段

焊接脉冲数

电流缓升缓降

存储焊接规范数

外形尺寸(mm)

重量

20

2

63

220*340*530

27KG




电池焊接机厂家总结:

  苏州威尔达焊接设备有限公司,作为专业的电池焊接机生产厂家,所生产的小型精密电池焊机,其优异地正反波极性切换特性极大的扩展了传统电池焊机的焊接能力和工艺性能,性价比极高,而且适合搭载自动化点焊机。





想要了解更多想要了解更多电池点焊机产品,请参考下一篇:气动电池碰焊机
