18650锂电池单面自动点焊机

18650锂电池单面自动点焊机

【型 号】PB-CZ40-001

【重 量】180kg

【输入电压】220V

  • 18650锂电池单面自动点焊机

产品详情

  18650锂电池自动点焊机是目前电动汽车,电动工具,新能源行业的典型电池焊接机,主要用来焊接电池镍片、镊带与18650电池或者26650电池的正负极相连片,作为专用的锂电池焊接机,其自动化性能大大节省了人工成本,提高了效率。电池焊接机厂家和型号众多,现针对苏州威尔达焊接设备有限公司生产的型号为PB-CZ40-001的18650电池垂直单面电池自动点焊机讲述它的特点:

  1、配置晶体管式焊接电源,频率高达一百万赫兹,直流方波输出,可设置正反波输出(极性切换型输出),可设置电流缓升缓降,波形平整,无交流过零点电流不连续的缺陷,热量集中,提高了焊接热效应。正反波输出的最大优点就是可以使焊接的两个焊点完全对称,牢固度一样,不会产生一个焊点大一个焊点小的问题。

  2、18650动力电池点焊机所配置的晶体管电源由32位单片机控制,具有次级定电流,次级定电压,次级定功率的控制功能,同时对电流,电压,功率,电阻,占空比进行监控。速度快,精度高。

  3、晶体管式焊接电源实在传统电容储能式焊接电源的基础上,采用目前最先进的MOSFET控制技术,高频高速。

  4、焊机控制模块具有电流异常,监控值超限,过热等报警,并且通过I/O输出,与自动化设备无缝对接提高焊接品质。

  5、硬件具有自我保护功能,故障率不到2%,市场占有率高。

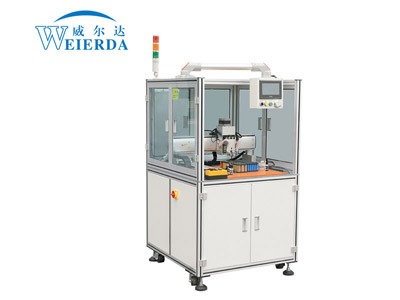

18650锂电池自动点焊机外观图:

18650动力电池锂电池自动点焊机




垂直单面动力电池点焊机PB-CZ40-001的功能:

  1、点焊电源:电压、电流、时间、功率、电阻实际显示、波形显示。

  2、点焊压力、行程调整,点焊次数计数,行程控制三菱200W伺服电机。

  3、X轴伺服电机行程控制精度:1Pulse=0.005mm;最大行程:400mm;Y轴伺服电机行程控制精度:1Pulse=0.005mm;最大行程:400mm。

  4、弹簧压力系数,弹簧起始0.1Kg,每增加1格,压力增加0.1Kg,最大不超过15格。

  5、点焊电极棒设备夹持端规格:Ф3mm或者Ф2mm(可选),点焊机效率:每个焊点0.7-2s(可调)。

  6、适用电芯规格及排列范围:18650圆柱型电芯规格:65±0.5mm(长)*18±0.5mm(直径)。

  7、长度(Y轴)方向最多并排20颗电芯;宽度(X轴)方向最多并排20颗电芯,26650圆柱型电芯规格:65±0.5mm(长)*26±0.5mm(直径)。

  8、长度(Y轴)方向最多并排15颗电芯;宽度(X轴)方向最多并排15颗电芯,焊接设备具备预焊接报警功能与X.Y工作平台通讯,人机界面显示报警代码。



单面垂直锂电池自动点焊机PB-CZ40-001的技术参数:

  1、设备输入电源:单相~220V/50Hz,总功率:3000W,电源插头:16A三孔插头。

  2、最大焊接行程:X轴 MAX=400mm。Y轴 MAX=400mm;Z轴 MAX=40mm(亚德客气缸、气动),焊接效率:平均每个焊点为0.7-2秒可调。

  3、接入气管:Ф8mm(外径)* 6mm(内径)。

  4、设备气源需求:0.4-0.7Mpa干燥气源。设备排气量:0.113L/S,点焊头配置:气动焊头PH-32。

  作为专业的电池自动点焊机厂家,苏州威尔达焊接设备有限公司生产的锂电池自动点焊机价格优惠、性能优越,广泛用在18650动力电池,和锂能电池与镍片和镊带的焊接,欢迎前来选购。





  苏州威尔达焊接设备有限公司专业研发生产销售精密逆变点焊机,晶体管式焊接电源,电池点焊机等产品,想要了解更多电池点焊机相关产品,请参考下一篇:自动双头电池对焊机
