接线盒汇流条焊接中光伏旁路二极管击穿分析

文章出处:未知 发表时间:2020-08-26 12:31:45

  接线盒汇流条焊接中光伏旁路二极管击穿分析

  在接线盒汇流条焊接系统中,常常发生旁路二极管击穿事故,原因如下:

  1. 热击穿,二极管受热后本身各项性能指标下降,热状态下均会呈现击穿状态.正反方向测量电阻均为零,但是冷却后可以恢复.

  (1) .在没有电流流过二极管的情况下,会恢复.

  (2) .在有电流流过的情况下,可能会导致烧毁,不可以恢复.

  注: 如果用电烙铁焊接也产生不可逆的烧毁二极管,说明个别二极管性能存在问题,有不良品.

  2. 电压击穿,加载在二极管两端的电压超过二极管反向最大耐压,可以瞬间击穿烧毁PN节点,而且不可逆.二极管在受热状态下,性能下降,光伏板自身电压对其击穿。

  3. 针对1拖1的系统(一个电源对应一个焊头的情况下)

 接线盒汇流条焊接机一拖一接线图

  如上图,电源独立的电器回路并不和二极管发生关联,即1拖1的情况下,不用考虑电源输出的直流正负方向。不会因电源回路导致二极管击穿。

  4. 针对1拖2 的情况下

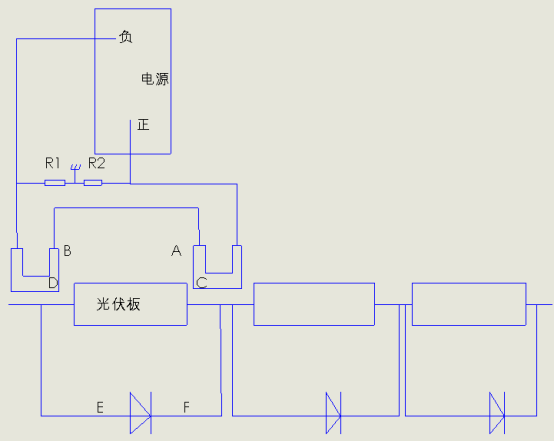

接线盒汇流条焊接机一拖二接线图

  如上图方式连接电路

  (1)、电流从正-C-A-B-D-负,电源会在二极管两端形成电压差,

  电压为Vfe=(Rac+Rbd+Rab )* I,

  大概估算最大值Vfe=(0.0005+0.0005+0.0002 )*3500

  =4.2V(极限状态,在回路不通的情况下,电源空载输出9.8V)

  相比光伏板自身在室内光照的情况下12-15V的电压,焊接电源产生的电压差不足以导致二极管击穿。

  (2)、直流系统在线路接错,正负极方向接反的情况下,确实会在二极管两端产生正向电压,在二极管受热后,性能下降,等效于直接短路,有烧毁二极管的风险存在。交流系统只要用于1拖2,一定会有存在烧毁二极管的风险。
